Rola ciśnienia w hydraulice wspomagania – dlaczego bez pomiaru błądzisz po omacku
Ciśnienie i przepływ a „siła” wspomagania kierownicy
Hydraulika wspomagania działa na dwóch filarach: ciśnienie i przepływ. Ciśnienie odpowiada za to, jak dużą siłę układ może wygenerować w przekładni kierowniczej, a przepływ za szybkość reakcji – jak lekko i płynnie kręci się kierownica przy gwałtownych ruchach.
Przy niskich obrotach silnika pompa wspomagania daje niższy przepływ, ale powinna osiągać docelowe ciśnienie, gdy skręcasz koła do oporu. Gdy ciśnienie jest zbyt niskie, kierownica staje się ciężka, układ reaguje z opóźnieniem, a na postoju manewrowanie zamienia się w siłownię. Jeśli przepływ jest niewystarczający, odczuwalna jest „dziura” w reakcji: kręcisz, a auto jakby nie nadąża.
Profesjonalna diagnostyka układu wspomagania zawsze sprowadza się do pytania: czy pompa jest w stanie zbudować odpowiednie ciśnienie przy odpowiednim przepływie, a jeśli nie – gdzie ginie energia. Bez manometru i testera ciśnienia można się tylko domyślać.
Typowe zakresy ciśnienia w układach wspomagania
Większość tradycyjnych, hydraulicznych układów wspomagania kierownicy pracuje w zakresie:
ciśnienie robocze przy normalnym skręcie: orientacyjnie 20–70 bar (w zależności od konstrukcji),
ciśnienie maksymalne przy zamknięciu zaworu przelewowego: najczęściej w okolicach 80–120 bar,
układy ciężarowe, maszynowe: często znacznie powyżej 120 bar – wymagają sprzętu pomiarowego o wyższym zakresie.
W układach elektrohydraulicznych (pompa napędzana silnikiem elektrycznym) ciśnienia bywają zbliżone, ale sterownik moduluje pracę pompy, przez co ciśnienie bardziej „żyje” w zależności od prędkości pojazdu, kąta skrętu i sygnałów z CAN. Przy diagnostyce takich rozwiązań manometr to wciąż podstawa, ale wyniki trzeba zestawić z danymi z komputera.
Co widać „na słuch i dotyk”, a co dopiero na manometrze
Doświadczony mechanik potrafi dużo wywnioskować z samego zachowania układu: ciężko chodząca kierownica, wycie pompy, bulgotanie w zbiorniczku, drgania na kole kierownicy. To jednak dopiero pierwszy filtr. Te same objawy mogą mieć kilka przyczyn.
Kilka typowych scenariuszy:
Sztywny układ na postoju, brak wycieków – może wskazywać na zużytą pompę, zatarcie w przekładni kierowniczej lub zablokowany zawór sterujący. Bez pomiaru ciśnienia nie rozdzielisz tych wariantów.
Wycie pompy przy skręcie do oporu – dźwięk przelewającego się płynu jest naturalny, ale jeśli pompa wyje już przy lekkim skręcie, może to oznaczać, że zawór przelewowy otwiera się zbyt wcześnie, a ciśnienie maksymalne jest za niskie. Tu tester ciśnienia wskaże prawdę.
„Pływająca” siła wspomagania – raz lekko, raz ciężko: może być efektem zapowietrzenia, brudnego płynu lub wewnętrznych nieszczelności. Na manometrze widać wtedy „tańczącą” wskazówkę.
Same objawy subiektywne są zbyt mało precyzyjne. Manometr hydrauliczny i tester ciśnienia zamieniają „wydaje mi się” na konkretne liczby, dzięki którym można podjąć decyzję o naprawie bez zgadywania i niepotrzebnych zakupów części.
Dlaczego pomiar ciśnienia powinien być nawykiem, a nie „opcją”
Wymiana pompy wspomagania „na próbę” to jeden z najdroższych sposobów diagnozowania auta. W praktyce warsztatowej często okazuje się, że:
pompa była sprawna, a faktycznym winowajcą był przytarty rozdzielacz w przekładni,
problem tkwił w zapieczonym zaworze ciśnieniowym, który można było naprawić lub wymienić taniej,
spadek ciśnienia wynikał z wewnętrznych nieszczelności w przewodzie, który „puchł” pod obciążeniem.
Systematyczne używanie manometru i testera ciśnienia w diagnostyce układu wspomagania:
zmniejsza liczbę nietrafionych wymian pomp i maglownic,
skraca czas diagnostyki,
buduje zaufanie klienta – bo możesz pokazać konkretne wartości, a nie tylko „przypuszczenia”.
Wprowadzenie zasady: „zanim kupisz pompę, zmierz ciśnienie” to prosty sposób, by serwis zaczął działać jak profesjonalne centrum diagnostyczne, a nie punkt wymiany części.
Budowa układu wspomagania a miejsca pomiaru – szybkie odświeżenie podstaw
Główne elementy układu i przepływ płynu
W klasycznym hydraulicznym układzie wspomagania kierownicy można wyróżnić kilka kluczowych elementów:
Pompa wspomagania – najczęściej napędzana paskiem osprzętu od wału korbowego lub jako osobny moduł elektrohydrauliczny.
Zbiorniczek płynu – z filtrem siatkowym lub wkładem filtrującym, często zintegrowany z przewodami powrotu.
Przewód ssący (niskiego ciśnienia) – od zbiorniczka do pompy.
Przewód wysokiego ciśnienia – od pompy do przekładni kierowniczej (maglownicy lub przekładni zębatkowej).
Przekładnia kierownicza – miejsce, gdzie ciśnienie zamienia się na ruch listwy zębatej lub tłoka.
Przewód powrotny – od przekładni do zbiorniczka, często z dodatkową chłodnicą płynu (zwłaszcza w autach cięższych).
Zawory – zawór przelewowy w pompie, zawory bezpieczeństwa, zawory sterujące w przekładni.
Przepływ płynu wygląda standardowo:
Płyn z zbiorniczka trafia przez przewód ssący do pompy.
Pompa tłoczy płyn pod wysokim ciśnieniem do przewodu ciśnieniowego.
Płyn trafia do przekładni kierowniczej, gdzie w zależności od kąta skrętu kierownicy jest kierowany na jedną lub drugą stronę tłoka.
Z przekładni płyn wraca przewodem powrotnym do zbiorniczka, często przechodząc przez chłodnicę.
Typowe miejsca wpięcia manometru i testera ciśnienia
Aby przeprowadzić wiarygodny pomiar ciśnienia wspomagania, trzeba wpiąć manometr w miejsce, gdzie mierzona jest rzeczywista praca pompy. Najczęściej używa się do tego:
fabrycznego króćca testowego – niektóre układy mają przygotowane gniazda z gwintem (np. M12x1.5, M14x1.5) na przewodzie lub przy pompie; wtedy wystarczy odpowiedni adapter i szybkozłącze,
trójnika na przewodzie wysokiego ciśnienia – wycina się fabryczny odcinek i zastępuje przewodem elastycznym z trójnikiem i gniazdem do manometru,
wpięcia testera ciśnienia „w miejsce” przewodu – przewód ciśnieniowy odpinany jest od pompy lub maglownicy, a między te dwa punkty wstawia się zestaw: przewód testowy + zawór obciążający + manometr.
Dobór miejsca wpięcia zależy od tego, co chcesz zbadać:
Pompa – wpięcie jak najbliżej pompy, przed przewodem wysokiego ciśnienia.
Przewód wysokiego ciśnienia – porównanie ciśnienia przed i za danym odcinkiem.
Przekładnia – pomiar ciśnienia na wejściu do przekładni, przy różnych kątach skrętu.
Różnice w diagnostyce: klasyczny układ vs. elektrohydraulika
W klasycznym układzie z pompą napędzaną paskiem, ciśnienie i przepływ zależą głównie od obrotów silnika i obciążenia układu. Diagnostyka manometrem jest prosta – ustalasz obroty, zamykasz zawór testera, odczytujesz ciśnienie maksymalne.
W elektrohydraulice sytuacja jest inna:
pompa ma regulator elektroniczny sterowany przez ECU lub osobny moduł,
ciśnienie często jest modulowane w zależności od prędkości pojazdu, sygnału z czujnika kąta skrętu, obciążenia silnika itp.,
awarie mogą wynikać z problemów elektrycznych/elektronicznych, a nie czysto hydraulicznych.
Manometr i tester ciśnienia nadal są bardzo przydatne, ale wyniki trzeba zestawić z:
schematem elektrycznym i hydraulicznym danego modelu.
Świetnym nawykiem jest naszkicowanie schematu przepływu dla konkretnego auta przed podłączeniem manometru. Ułatwia to znalezienie najlepszego punktu pomiarowego i zapobiega odpinaniu niewłaściwych przewodów.

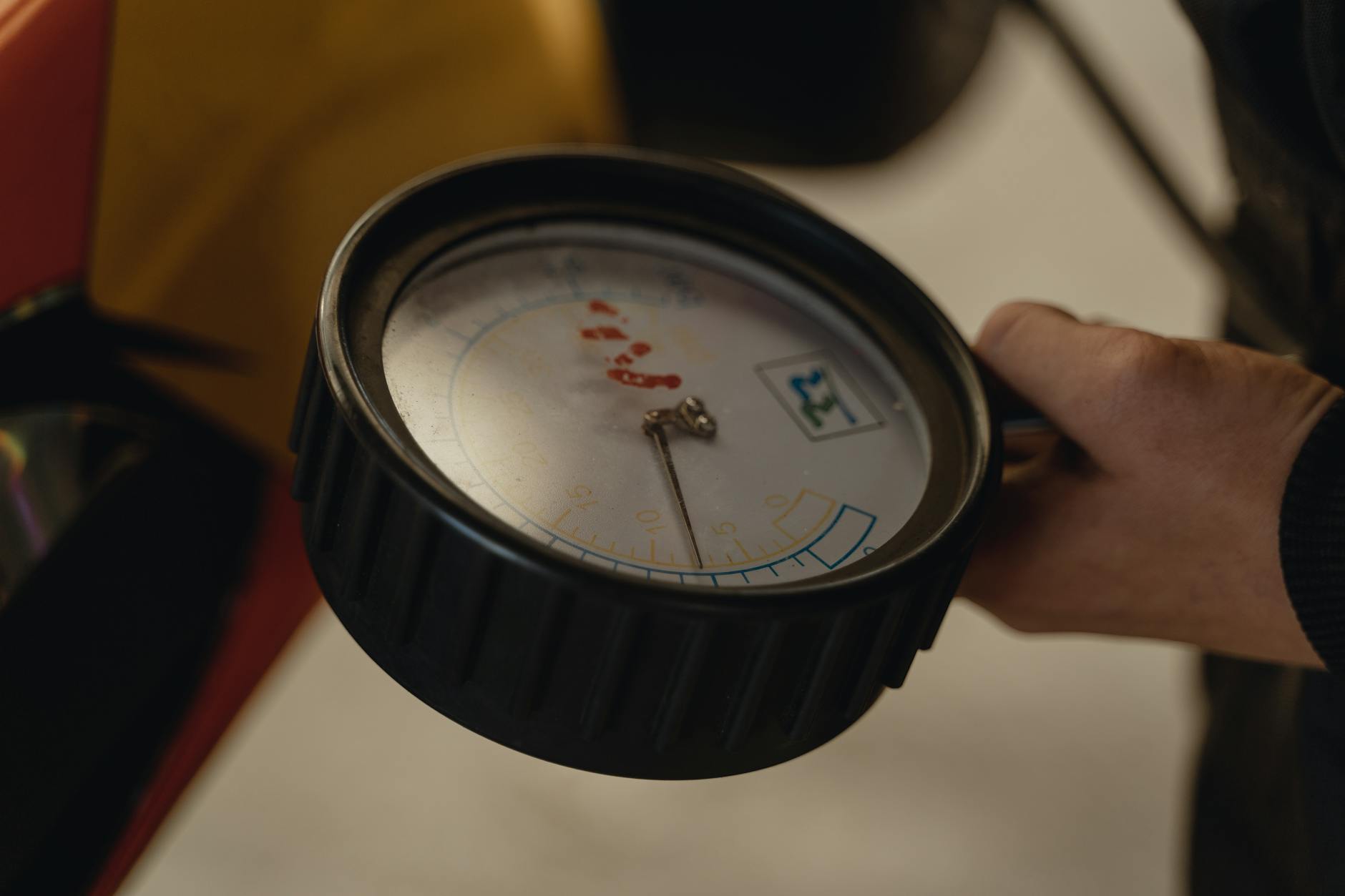

Źródło: Pexels | Autor: Mikhail Nilov
Manometr i tester ciśnienia – czym się różnią i co naprawdę jest potrzebne
Rodzaje manometrów hydraulicznych do układów wspomagania
Pod pojęciem „manometr hydrauliczny w warsztacie” kryje się kilka typów przyrządów. Do diagnostyki układu wspomagania kierownicy przydają się przede wszystkim:
Manometry analogowe – klasyczna tarcza ze wskazówką; łatwe w odczycie, odporne, tanie.
Manometry glicerynowe – wypełnione gliceryną lub olejem, co tłumi drgania wskazówki i ułatwia obserwację skoków ciśnienia.
Manometry cyfrowe – większa dokładność i możliwość zapisu danych, ale w typowym warsztacie wystarcza dobry manometr analogowy.
Kluczowe parametry:
Zakres ciśnienia – dla większości aut osobowych 0–160 bar jest w zupełności wystarczające i zapewnia zapas bezpieczeństwa.
Klasa dokładności – do celów diagnostycznych wystarczy 1,6; w krytycznych zastosowaniach można celować w 1,0.
Średnica tarczy – 63–100 mm zapewnia wygodny odczyt nawet z pewnej odległości.
Rodzaj przyłącza – najczęściej gwint dolny, np. 1/4″ BSP lub M14x1.5, do którego dobierasz adaptery.
Tester ciśnienia – kompletny zestaw do diagnostyki
Tester ciśnienia pompy wspomagania to coś więcej niż sam manometr. To przemyślony zestaw elementów, który pozwala bezpiecznie i powtarzalnie:
wpiąć się w układ wspomagania,
regulować obciążenie pompy (zamknąć lub przymknąć przepływ),
odczytywać ciśnienie przy różnych warunkach pracy.
Typowy tester ciśnienia obejmuje:
Manometr hydrauliczny o odpowiednim zakresie, najlepiej glicerynowy.
Zawór obciążający / zawór dławiący – pozwala na chwilowe zamknięcie przepływu i uzyskanie maksymalnego ciśnienia pompy.
Przewody wysokociśnieniowe z odpowiednim oplotem, przystosowane do pracy z danym ciśnieniem.
Adaptery i szybkozłącza pasujące do najpopularniejszych gwintów w przewodach wspomagania.
Dzięki takiemu zestawowi możesz:
sprawdzić, jakie ciśnienie maksymalne jest w stanie zbudować pompa,
obserwować stabilność ciśnienia przy częściowym obciążeniu,
porównać ciśnienie przy różnych obrotach silnika.
Dobór zakresu ciśnienia i przewodów – rezerwa to nie luksus
Dla diagnostyki układu wspomagania w autach osobowych przyjmuje się jako zdrowy standard:
Manometr – zakres 0–160 bar lub 0–200 bar; dzięki temu nawet jeśli producent przewiduje maksymalnie 110–120 bar, przy ewentualnych „pikach” nie ryzykujesz uszkodzenia przyrządu.
Przewody testowe – wytrzymałość robocza co najmniej 2–3 razy wyższa niż maksymalne ciśnienie układu, najlepiej z certyfikatem do pracy w hydraulice siłowej.
Adaptery – solidne, stalowe lub wysokiej jakości mosiężne, z uszczelnieniem odpowiednim do stosowanych płynów.
Zbyt niski zakres manometru może prowadzić do jego trwałego uszkodzenia przy próbie pomiaru ciśnienia maksymalnego. Z drugiej strony, użycie manometru np. 0–400 bar daje zbyt małą czytelność w zakresie, który nas interesuje (odczyt różnicy między 80 a 100 bar jest mało precyzyjny).
Jak odczytywać wskazania manometru – praktyczne podejście serwisowe
Sam manometr wpięty w układ niczego jeszcze nie naprawia. Klucz to interpretacja wskazań w odniesieniu do objawów i budowy konkretnego układu. Dobry diagnosta nie patrzy tylko na jedną wartość „maksymalne ciśnienie”, ale analizuje, jak ciśnienie narasta, jak się utrzymuje i jak spada.
Podstawowy schemat analizy jest prosty:
Ciśnienie jałowe (kierownica na wprost) – zwykle niskie, pompa tylko podtrzymuje przepływ.
Ciśnienie przy powolnym skręcie – lekkie podbicie, zależne od obciążenia (szerokie opony, stojący pojazd, rodzaj nawierzchni).
Ciśnienie maksymalne – przy chwilowym zamknięciu przepływu zaworem testera lub przy pełnym skręcie do oporu.
Jeśli:
ciśnienie jałowe jest poprawne, ale maksymalne dużo poniżej danych producenta – podejrzenie pada na zużytą pompę lub zawór przelewowy,
ciśnienie maksymalne osiąga wartość nominalną, ale przy skręcie kierownicą są duże wahania i pulsacje – możliwe problemy z zasysaniem powietrza, częściowym przytkaniem przewodów lub zaworami w przekładni,
ciśnienie jest stale zawyżone, a układ „twardy” – zawór przelewowy może się zacinać w pozycji zamkniętej.
Dobry nawyk: rób krótkie notatki z przebiegu wskazań – przy ilu obrotach silnika, w jakiej pozycji kierownicy, jakie były wartości. Po kilku takich testach zaczniesz „czytać” manometr niemal instynktownie.
Tester ciśnienia jako narzędzie do obciążania układu
Zwykły manometr pokazuje stan, ale tester z zaworem obciążającym pozwala ten stan wymusić. Dzięki temu można zasymulować skrajne warunki, których nie da się uzyskać samym skręcaniem kierownicy.
W praktyce zawór testera używa się do:
szybkiego osiągnięcia ciśnienia maksymalnego – na kilka sekund, by ocenić kondycję pompy,
płynnego dławienia przepływu – obserwujesz, czy pompa „dogania” zadane ciśnienie, czy od razu się poddaje,
symulacji długotrwałego średniego obciążenia – np. jazdy po mieście z częstymi manewrami parkowania.
Podczas takich testów zwracaj uwagę nie tylko na manometr, ale też na:
dźwięk pracy pompy – gwizd, wycie, metaliczne stuki często zdradzają jej zużycie wcześniej niż spadek ciśnienia,
czas narastania ciśnienia – jeśli od zamknięcia zaworu do osiągnięcia wartości maksymalnej upływa kilka sekund, pompa ma już za sobą najlepsze lata,
reakcję przewodów i złącz – puchnięcie, sączenie płynu, wyraźne „strzały” ciśnienia przy zmianach położenia zaworu.
Im częściej korzystasz z zaworu obciążającego, tym lepiej „czujesz” dany typ pompy i szybciej wychwytujesz nienormalne zachowania. To bezpośrednio przekłada się na trafniejsze diagnozy w krótszym czasie.
Bezpieczeństwo pracy przy pomiarach ciśnienia – małe błędy, duże konsekwencje
Ryzyko pracy z wysokim ciśnieniem – co naprawdę może pójść źle
Układ wspomagania nie jest tak „groźny” jak hydraulika koparki, ale to wciąż ciśnienia rzędu 100–150 bar. Zaniedbania kończą się nie tylko bałaganem z płynem na całym warsztacie, lecz także realnym zagrożeniem dla zdrowia.
Najczęstsze scenariusze problemów:
przestrzelenie przewodu testowego – stary, sparciały lub „garażowy” przewód nie wytrzymuje obciążenia, płyn pod ciśnieniem rozpryskuje się w promieniu kilku metrów,
wyrwanie adaptera z gniazda – źle dociągnięty lub niedopasowany gwint, przy maksymalnym obciążeniu adapter „wyskakuje” jak pocisk,
wstrzyknięcie płynu w skórę – cienki strumień pod wysokim ciśnieniem potrafi przebić skórę dłoni; to sytuacja wymagająca natychmiastowej interwencji lekarskiej.
Wystarczy jedna taka przygoda, żeby zrozumieć, po co wszystkie „nudne” zasady BHP. Lepiej nauczyć się tego z czyjegoś doświadczenia, niż na własnej skórze.
Podstawowe zasady bezpieczeństwa przy podłączaniu i testach
Zanim dołączysz jakikolwiek przyrząd do układu wspomagania, dobrze jest mieć w głowie prostą checklistę. Kilka minut przygotowania potrafi oszczędzić godziny sprzątania i tłumaczenia się klientowi.
Okulary ochronne – przy ciśnieniu, płynie i ruchomych elementach osłona oczu to absolutne minimum.
Rękawice odporne na oleje – chronią nie tylko przed brudem, ale i przed ewentualnym „przestrzeleniem” drobnych strumieni płynu.
Solidne mocowanie pojazdu – zwłaszcza przy pomiarach na podniesionej osi przedniej; auto ma stać stabilnie, bez ryzyka zsunięcia.
Brak luźnej odzieży i biżuterii – pasek osprzętu i obracające się koła nie wybaczają błędów.
Dobra wentylacja – opary płynów i spalin przy dłuższych testach nie są obojętne dla zdrowia.
Przed pierwszym pomiarem opłaca się przejść cały tor wzrokiem: od zbiorniczka, przez pompę, przewód ciśnieniowy, po przekładnię. Łatwiej wtedy wychwycić potencjalnie słaby punkt, który przy teście może „puścić”.
Ograniczenia czasowe obciążania układu
Podczas testów maksymalnego ciśnienia obowiązuje jedna zasada: krótkie serie zamiast długiego „katowania”. Pompa, przewody i sam płyn szybko się nagrzewają, a nadmierna temperatura potrafi dobić elementy, które jeszcze mogłyby pożyć.
Kilka praktycznych wskazówek:
maksymalne zamknięcie zaworu testera – nie dłużej niż 3–5 sekund, potem przerwa na kilka–kilkanaście sekund,
ciągły nasłuch i obserwacja – jeśli pompa zaczyna wyraźnie głośniej „wyć”, przerwij test,
kontrola temperatury przewodów – jeśli przewód ciśnieniowy jest tak gorący, że trudno go dotknąć, daj układowi chwilę odpocząć.
Dyscyplina czasowa podczas testów to prosty sposób, żeby nie „zabić” pompy, którą jeszcze można było uratować, i nie narażać się na dyskusje z właścicielem auta.

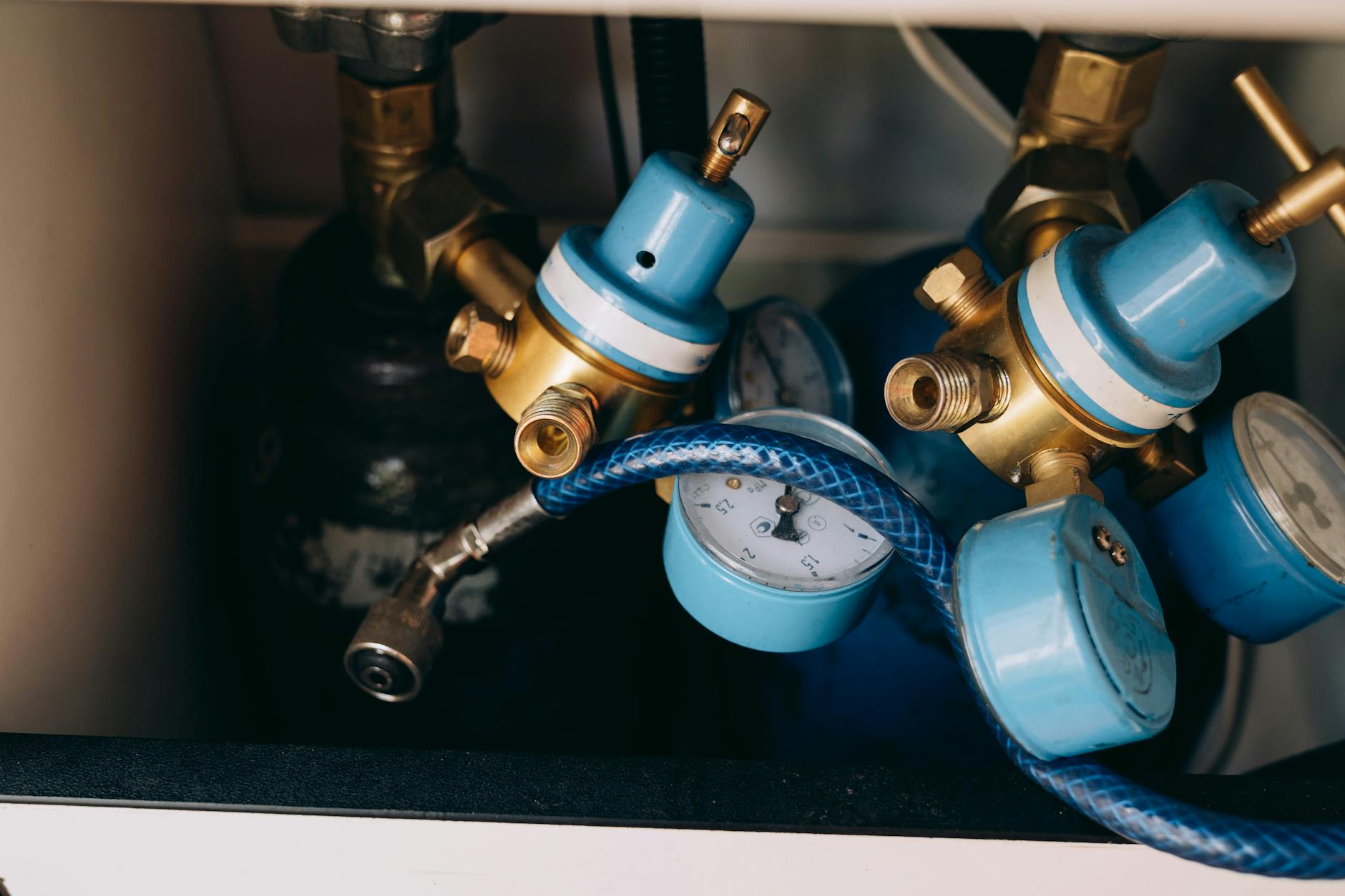

Źródło: Pexels | Autor: Tam Ming
Przygotowanie pojazdu do pomiaru – zanim podłączysz manometr
Ocena stanu układu przed pomiarem ciśnienia
Zanim sięgniesz po manometr, zrób krótką, ale konkretną ocenę wizualną całego układu. To jak rozgrzewka przed treningiem – pozwala szybko wychwycić oczywiste problemy.
Sekwencja, która dobrze sprawdza się w praktyce:
kontrola poziomu płynu – stan na zimno i na ciepło, ewentualne różnice,
ocena koloru i zapachu płynu – ciemny, przypalony lub z wyraźnym zapachem spalenizny sugeruje przegrzanie,
sprawdzenie obecności piany i pęcherzyków – objaw zasysania powietrza, nieszczelności na przewodzie ssącym,
oględziny przewodów i złącz – ślady pocenia, spękania gumy, obluzowane obejmy,
stan paska napędowego – pęknięcia, przetarcia, prawidłowe napięcie lub sprawny napinacz.
Jeśli już na tym etapie widzisz poważne problemy (np. zgnieciony przewód ciśnieniowy, aktywny wyciek przy pompie), lepiej najpierw je usunąć, niż próbować interpretować „dziwne” wskazania manometru.
Odpowietrzenie układu przed diagnostyką
Pęcherze powietrza potrafią całkowicie zaburzyć wyniki pomiarów. Zanim podłączysz przyrządy, zadbaj o prawidłowe odpowietrzenie układu, zwłaszcza po niedawnej wymianie elementów lub płynu.
Prosta procedura, która działa w większości aut:
Podnieś przód pojazdu tak, aby koła przednie swobodnie obracały się w powietrzu.
Silnik wyłączony, powoli skręcaj kierownicę od oporu do oporu kilkanaście razy, kontrolując poziom płynu i ewentualną pianę.
Uzupełnij płyn do właściwego poziomu.
Uruchom silnik, utrzymuj obroty nieco powyżej jałowych, ponownie wykonaj kilka–kilkanaście spokojnych pełnych skrętów.
Sprawdź, czy w zbiorniczku nie tworzy się ciągle nowa piana, a poziom płynu się stabilizuje.
Dobrze odpowietrzony układ to czystsze wskazania manometru i mniejsze ryzyko „strzałów” ciśnienia podczas testów.
Warunki testowe – temperatura, obroty, obciążenie
Wynik pomiaru zależy mocno od warunków, w jakich go wykonujesz. Żeby móc porównywać kolejne auta i nie gubić się w liczbach, wprowadź sobie stały schemat:
temperatura robocza – silnik i płyn powinny być rozgrzane do normalnej temperatury pracy (krótka jazda próbna lub kilkanaście minut pracy na miejscu z manewrami),
ustalone obroty silnika – np. 1500–2000 obr./min dla testu maksymalnego ciśnienia, stałe obroty pozwalają porównywać auta między sobą,
ustalone położenie kół – dla pomiarów porównawczych (np. ciśnienie na wprost, półskręt, pełny skręt do oporu).
Im bardziej powtarzalne warunki, tym mniej miejsca na przypadek i domysły. Taki standard własnego warsztatu przyspiesza pracę i ułatwia późniejsze analizowanie notatek z pomiarów.
Podłączanie manometru i testera – krok po kroku dla typowych układów
Wpięcie w układ z fabrycznym króćcem testowym
To najwygodniejsza sytuacja z punktu widzenia serwisu. Producent auta sam przewidział miejsce na pomiar, więc Twoim zadaniem jest jedynie bezpiecznie się tam podłączyć.
Oczyść okolice króćca testowego – użyj czyściwa i ewentualnie odtłuszczacza, by nic nie wpadło do układu.
Odkręć zaślepkę króćca, sprawdź, czy gwint nie jest uszkodzony.
Wkręć odpowiedni adapter z zestawu testera, używając właściwej uszczelki (miedzianej, aluminiowej lub O-ring, w zależności od konstrukcji).
Podłącz przewód testowy z manometrem lub pełnym testerem ciśnienia, upewnij się, że szybkozłącza są prawidłowo zapięte.
Uruchom silnik i sprawdź szczelność połączeń przy niskich obrotach, zanim przejdziesz do obciążania układu.
Przy takim wpięciu zwykle mierzysz ciśnienie bezpośrednio na wyjściu z pompy. To idealne miejsce do oceny jej kondycji bez dodatkowego wpływu przewodów i przekładni.
Wpięcie z użyciem trójnika na przewodzie wysokiego ciśnienia
Gdy producent nie przewidział króćca testowego, w grę wchodzi montaż trójnika na przewodzie ciśnieniowym. To nieco bardziej inwazyjna metoda, ale bardzo elastyczna i często stosowana w profesjonalnych serwisach.
Schemat działania:
Zlokalizuj główny przewód ciśnieniowy pompa–przekładnia oraz jego odcinek, do którego masz dobry, bezpieczny dostęp.
Oceń, czy przewód to sztywny element metalowy, czy elastyczny wąż; dobierz odpowiedni typ trójnika lub przygotuj odcinek przewodu zamienny.
Opróżnij układ z części płynu w kontrolowany sposób (zabezpiecz miski, sorbent), aby zminimalizować wyciek przy rozpinaniu przewodu.
Rozłącz przewód w wybranym miejscu, wstaw trójnik z króćcem pomiarowym, używając właściwych złączek i uszczelnień.
Podłącz manometr lub przewód testowy do króćca trójnika.
Uzupełnij płyn, odpowietrz układ, sprawdź szczelność wszystkich nowych połączeń.
Tak przygotowane wpięcie możesz zostawić na dłużej, szczególnie w autach flotowych, gdzie spodziewasz się cyklicznych pomiarów. Oszczędza to czas przy kolejnych wizytach.
Wpięcie testera z zaworem dławika zamiast przewodu ciśnieniowego
Przy bardziej zaawansowanej diagnostyce przydaje się pełny tester z własnym zaworem dławiącym, który chwilowo zastępuje przewód wysokiego ciśnienia. Daje to największą kontrolę nad obciążeniem pompy i umożliwia seryjne testy bez każdorazowego przerabiania przewodów.
Praktyczny schemat montażu wygląda następująco:
Wyznacz odcinek przewodu pompa–przekładnia, który będzie zastąpiony przewodem testera. Najlepiej taki, do którego masz dobry dostęp i który ma możliwie proste prowadzenie.
Przygotuj zestaw adapterów – zwykle potrzebne są końcówki dopasowane do gwintów w pompie oraz przekładni. Nie kombinuj „na siłę”; jeśli gwint nie pasuje, dobierz inny adapter.
W kontrolowany sposób rozłącz przewód ciśnieniowy (przygotuj naczynie na wyciekający płyn). W razie potrzeby oznacz położenie przewodu, żeby przy montażu wrócił dokładnie tak, jak był.
Podłącz przewód wyjściowy testera do pompy, a powrotny do przekładni, używając odpowiednich adapterów i uszczelek. Zwróć uwagę na kierunek przepływu zaznaczony na testerze.
Ustaw zawór testera w pozycji całkowicie otwartej, uzupełnij płyn, wstępnie odpowietrz układ.
Uruchom silnik, sprawdź szczelność wszystkich połączeń na wolnych obrotach. Dopiero gdy wszystko jest suche, możesz przejść do obciążeń i krótkich zamknięć zaworu.
Taki sposób wpięcia pozwala robić szybkie serie testów, bez konieczności każdorazowego demontażu oryginalnych przewodów. Dla serwisu, który zawodowo „żyje” z hydrauliki, to ogromna oszczędność czasu.
Specyfika pomiarów w układach z elektryczno‑hydraulicznym wspomaganiem (EHPS)
Coraz częściej trafiają się auta z pompą elektryczno‑hydrauliczną. Z punktu widzenia ciśnienia to wciąż klasyczna hydraulika, ale zasilanie i logika pracy są już inne. Tu manometr i tester dalej są podstawą, ale interpretacja wyniku wymaga szerszego spojrzenia.
Kilka charakterystycznych cech takich układów:
zmienna prędkość pompy – sterownik zmienia obroty silnika elektrycznego w zależności od prędkości pojazdu i kąta skrętu,
komunikacja z CAN – błędne sygnały z czujników ABS, ESP, czujnika kąta skrętu potrafią obniżyć ciśnienie mimo sprawnej części hydraulicznej,
zmierz spadki napięć na przewodzie zasilającym i masowym podczas pracy pompy,
upewnij się, że czujnik kąta skrętu i prędkości pojazdu działają poprawnie (parametry bieżące).
Dopiero przy tak przygotowanym tle pomiar ciśnienia naprawdę „mówi prawdę”. Bez tego można wymienić idealnie sprawną pompę, bo faktycznym winowajcą jest zardzewiała masa pod nadkolem.
Trudne przypadki – pomiar bez rozpinania przewodów
Zdarzają się auta, w których dojście do przewodu ciśnieniowego graniczy z absurdem. Demontaż pół przodu tylko po to, żeby wpiąć trójnik, nie zawsze ma sens. W takich sytuacjach pomagają specjalne opaski‑klamry pomiarowe, które „nasłuchują” ciśnienia pośrednio.
To rozwiązanie ma swoje ograniczenia, ale przy wstępnej selekcji usterek może być bardzo przydatne:
opaska montowana jest na zewnętrznej powierzchni przewodu, bez jego przecinania,
pomiar opiera się na odkształceniu przewodu pod wpływem ciśnienia (czujnik tensometryczny),
uzyskane wartości wymagają kalibracji i są zwykle mniej dokładne niż klasyczny pomiar bezpośredni.
Takie narzędzie może szybko pokazać, czy pompa w ogóle buduje wysokie ciśnienie przy pełnym skręcie. Jeśli nie – planujesz większą rozbiórkę. Jeśli tak – szukasz winy w przekładni lub zaworach, zamiast walczyć z pompą.
Źródło: Pexels | Autor: Pavel Danilyuk
Standardowe testy ciśnienia – jak wycisnąć maksimum z manometru
Test ciśnienia na biegu jałowym i przy stałych obrotach
To podstawowy, szybki test stanu pompy i zaworu przelewowego. Dobrze przeprowadzony, już w kilka minut zawęża listę podejrzanych elementów.
Prosty scenariusz:
Układ rozgrzany, manometr podłączony na wyjściu z pompy (króciec fabryczny lub trójnik).
Kierownica w położeniu na wprost, koła na ziemi.
Odczytaj ciśnienie na biegu jałowym – powinno być stosunkowo niskie (typowo kilkadziesiąt bar, zależnie od konstrukcji, zwykle sporo poniżej ciśnienia maksymalnego).
Podnieś obroty do z góry ustalonej wartości (np. 1500–2000 obr./min) i ponownie odczytaj wskazanie.
Interpretacja:
ciśnienie rośnie wraz z obrotami, ale nie osiąga nominalnej wartości nawet przy obciążeniu – podejrzenie słabej pompy (zużycie łopatek, pierścienia, nieszczelność wewnętrzna),
ciśnienie na biegu jałowym jest nietypowo wysokie – możliwy problem z zaworem przelewowym lub zaworem sterującym w przekładni,
wskazanie „faluje” przy stałych obrotach – szukaj zaciągania powietrza, niestabilnych obrotów silnika lub zanieczyszczeń w pompie.
Stały, powtarzalny schemat takich pomiarów zamienia ogólne „źle działa” w konkretne liczby, na podstawie których łatwiej rozmawia się z klientem i planuje dalsze kroki.
Test maksymalnego ciśnienia z użyciem zaworu dławika
Kluczowy test, który pokazuje, ile pompa jest w stanie z siebie „wycisnąć”. To jednak także najbardziej obciążająca próba – tu szczególnie liczy się dyscyplina i krótkie serie.
Procedura krok po kroku:
Tester z zaworem dławika wpięty na wyjściu z pompy (lub zastępujący przewód pompa–przekładnia).
Zawór w pozycji całkowicie otwartej, układ odpowietrzony, płyn na właściwym poziomie.
Silnik rozgrzany do temperatury roboczej, obroty ustawione na 1500–2000 obr./min.
Powoli zamykaj zawór, obserwując jednocześnie manometr i zachowanie pompy (dźwięk, wibracje).
W momencie osiągnięcia wartości maksymalnej (lub granicy katalogowej) nie trzymaj zaworu zamkniętego dłużej niż 3–5 sekund.
Otwórz zawór, pozwól układowi „dojść do siebie”, zrób przerwę co najmniej kilkanaście sekund.
Na co zwrócić uwagę:
jeśli maksymalne ciśnienie jest wyraźnie poniżej specyfikacji, a zawór testera jest całkowicie zamknięty – winę najczęściej ponosi pompa,
jeśli ciśnienie szybko skacze do maksimum, ale po chwili zaczyna spadać mimo zamkniętego zaworu – możliwe przegrzewanie płynu lub wewnętrzne przecieki w pompie,
jeżeli manometr pokazuje wartość poprawną, lecz w aucie nadal „brakuje” wspomagania przy skręcie – trzeba szukać dalej, w przekładni i przewodach.
Dobrze zrobiony test maksymalnego ciśnienia daje Ci twardy punkt odniesienia: pompa „daje radę” albo „odpadła z gry”. Nie ma miejsca na zgadywanie.
Test ciśnienia przy pełnym skręcie – ocena zachowania pod obciążeniem
Maksymalne ciśnienie na testerze to jedno, ale zachowanie układu w realnych warunkach skrętu to druga sprawa. Tutaj liczy się współpraca pompy, zaworu przelewowego i przekładni.
Prosty scenariusz praktyczny:
Manometr wpięty na wyjściu z pompy, układ rozgrzany, koła na ziemi.
Praca na obrotach lekko podniesionych względem jałowych (np. 1200–1500 obr./min).
Wolno skręcaj kierownicę aż do oporu w jedną stronę, obserwując ciśnienie.
Utrzymuj pełny skręt maksymalnie 3–5 sekund, następnie wróć do położenia na wprost.
Powtórz w drugą stronę.
Wnioski z odczytów:
jeżeli przy pełnym skręcie ciśnienie zbliża się do wartości maksymalnej zmierzonej na testerze – zawór przelewowy i przekładnia najczęściej działają poprawnie,
jeśli przy pełnym skręcie ciśnienie jest wyraźnie niższe niż w teście maksymalnym z dławikiem – możliwy problem z zaworem w przekładni lub z nieszczelnością pod obciążeniem,
różnica ciśnienia między skrętem w lewo i prawo – wskazuje na asymetrię w przekładni, zużycie zębników, tłoka lub gniazd zaworowych.
To właśnie ten test najczęściej „dogaduje się” z odczuciami kierowcy. Jeśli klient mówi, że „na prawo kręci się ciężej”, manometr szybko potwierdza lub obala tę tezę.
Test dynamiczny – reakcja ciśnienia na szybkie ruchy kierownicy
Czasem klasyczne pomiary statyczne nie wyłapują kłopotów, które pojawiają się tylko przy dynamicznej jeździe czy gwałtownych manewrach. Tutaj sprawdza się obserwacja ciśnienia w ruchu.
Jak to zrobić sensownie:
Manometr (lub czujnik cyfrowy) zamocowany tak, aby można go było bezpiecznie obserwować z kabiny lub rejestrować na kamerze.
Jazda próbna na placu lub spokojnej drodze – seria szybkich skrętów, nawrotów, parkowanie tyłem, testy „od oporu do oporu” przy różnych prędkościach.
Obserwacja zachowania wskazówki – czy nadąża za ruchem kierownicy, czy pojawiają się krótkie „dziury” (spadki do bardzo niskiego ciśnienia), czy wartości są stabilne.
Typowe nieprawidłowości:
chwilowe „przełamanie” kierownicy z towarzyszącym krótkim spadkiem ciśnienia – podejrzenie zapowietrzenia lub niestabilnego zasilania pompy (pasek, napinacz),
powtarzalne „szarpnięcia” ciśnienia przy przechodzeniu przez środek – możliwa wada zaworu w przekładni lub zużycie mechaniczne w strefie jazdy na wprost,
opóźniony wzrost ciśnienia przy szybkim skręcie – wskazuje na problem z reakcją pompy lub sterowaniem (w EHPS opóźniona reakcja sterownika).
Takie testy świetnie pokazują, dlaczego auto zachowuje się dobrze przy powolnym manewrowaniu, ale „gubi” wspomaganie podczas szybkich uników czy gwałtownych skrętów.
Zaawansowana interpretacja wyników – jak łączyć liczby z objawami
Typowe scenariusze – pompa kontra przekładnia
Większość usterek sprowadza się do odpowiedzi na jedno pytanie: czy winna jest pompa, czy przekładnia (albo coś pomiędzy)? Połączenie kilku prostych testów pozwala to rozstrzygnąć bez zgadywania.
Kilka praktycznych „układów ról”:
niskie ciśnienie w każdym teście (jałowe, maksymalne, skręt) – najmocniejsze podejrzenie pada na pompę: zużycie elementów roboczych albo uszkodzony zawór przelewowy,
poprawne ciśnienie maksymalne na dławiku, ale słabe ciśnienie przy skręcie – pompa wydolna, problem w przekładni lub na przewodach (przewężenia, uszkodzenia, zawory sterujące),
duża różnica między skrętem w lewo i prawo przy poprawnym maksymalnym ciśnieniu – ewidentny trop prowadzi do przekładni (asymetria zużycia, gniazda zaworowe, tłok),
Po kilku takich rozgryzionych przypadkach zaczynasz patrzeć na wskazania manometru jak na „język”, którym układ sam opisuje, co mu dolega. To najlepsza droga, żeby z diagnosty stać się specjalistą od hydrauliki.
Wahania ciśnienia – jak odróżnić „normę” od problemu
Układ hydrauliczny żyje. Delikatne pulsacje ciśnienia są naturalne, zwłaszcza przy pompie łopatkowej. Sztuka polega na tym, żeby odróżnić zdrowe tętno od niebezpiecznych skoków.
Najważniejsze punkty
Bez pomiaru ciśnienia i przepływu w układzie wspomagania każda diagnoza jest zgadywanką – manometr i tester ciśnienia zamieniają „wydaje mi się” na twarde liczby, na których możesz oprzeć decyzję o naprawie.
Siła wspomagania wynika z ciśnienia, a szybkość reakcji z przepływu: niskie ciśnienie daje „siłownię” na kierownicy, a zbyt mały przepływ powoduje opóźnioną reakcję auta przy szybkim skręcie.
Typowe układy pracują zwykle w granicach około 20–70 bar przy normalnym skręcie i 80–120 bar przy maksymalnym obciążeniu, więc każdy poważniejszy odchył od tych wartości to jasny sygnał, że coś w układzie nie gra.
Te same objawy (ciężko chodzi kierownica, wycie pompy, „pływająca” siła wspomagania) mogą mieć zupełnie inne przyczyny – dopiero wskazania manometru pozwalają oddzielić zużytą pompę od przytartej przekładni czy zablokowanego zaworu.
Rutynowy pomiar ciśnienia przed wymianą części radykalnie ogranicza kosztowne „strzelanie” w ciemno: ratuje sprawne pompy, ujawnia nieszczelne przewody i uszkodzone zawory, a klient widzi, że decyzje w serwisie oparte są na faktach.
Dobra znajomość przebiegu płynu w układzie (od zbiorniczka, przez pompę i przewód wysokiego ciśnienia, aż po przekładnię i powrót) ułatwia szybkie wytypowanie miejsc, w których warto wpiąć manometr i szukać spadków ciśnienia pod obciążeniem.
