Maglownica a badanie techniczne ile luzu diagnosta jeszcze zaakceptuje bez zatrzymania dowodu

Dlaczego luz na maglownicy to temat graniczny między „da się jeździć” a „zatrzymany dowód”

Kierownica i maglownica to główny „kanał łączności” między kierowcą a kołami. Każdy luz w tym układzie oznacza opóźnioną reakcję auta na ruchy rąk, mniejszą przewidywalność i większe ryzyko błędu w sytuacji awaryjnej. Z punktu widzenia przepisów układ kierowniczy musi być sprawny i zapewniać panowanie nad pojazdem – tu nie ma miejsca na loterię.

W normalnie zużytym samochodzie drobny luz jest efektem eksploatacji. Guma się starzeje, tuleje się wycierają, przekładnia (maglownica) z czasem „robi się luźniejsza”. Przez długi czas jest to tylko kwestia komfortu i precyzji prowadzenia. Dopiero po przekroczeniu pewnej granicy luz przechodzi z kategorii „trochę gorzej się prowadzi” do „może nie utrzymać toru jazdy przy gwałtownym manewrze”. Ten moment graniczny diagnosta ma obowiązek wyłapać.

Od strony kierowcy luz na maglownicy często zaczyna się niewinnie: trzeba minimalnie „szukać” toru jazdy, auto delikatnie pływa, szczególnie po koleinach i przy bocznym wietrze. Dla wielu to wciąż poziom „da się jeździć”. Problem w tym, że sytuacja awaryjna nie wybacza. Gwałtowny unik, slalom między dziurami, omijanie przeszkody – wtedy opóźniona reakcja kół o ułamek sekundy i kilka stopni skrętu więcej lub mniej może zdecydować, czy auto utrzyma się na swoim pasie.

Diagnosta patrzy na to zupełnie inaczej. Podpisuje się imieniem i nazwiskiem pod dokumentem, że pojazd jest bezpieczny. Jeżeli puści samochód z nadmiernym luzem w maglownicy, a później dojdzie do wypadku, w którym biegły stwierdzi niesprawność układu kierowniczego, diagnosta może ponosić odpowiedzialność zawodową, cywilną, a nawet karną. Dlatego przy układzie kierowniczym margines „przymknięcia oka” jest znacznie węższy niż przy np. lekko zapoconym amortyzatorze czy delikatnym wycieku oleju.

Temat luzu jest przy tym zdecydowanie bardziej „miękki” niż sytuacje zero-jedynkowe. Pęknięta opona, brak klocka hamulcowego, oderwany wahacz – to oczywistości, nie wymagają dyskusji. Natomiast luz w maglownicy i całym układzie kierowniczym rozkłada się na wiele elementów, a jego odczuwanie zależy od konstrukcji auta, rodzaju wspomagania, nawet rodzaju opon. Stąd pojawia się przestrzeń do interpretacji, w której dwie stacje mogą ten sam przypadek ocenić nieco inaczej.

Granica między „jeszcze przejdzie” a „zatrzymany dowód” jest położona tam, gdzie luz zaczyna zagrażać pewności prowadzenia. Diagnosta szuka przede wszystkim dowodów, że koła nie reagują powtarzalnie i bez opóźnień na ruch kierownicą, a sam mechanizm przekładni może się zakleszczyć lub niespodziewanie „przeskoczyć”. Taki stan klasyfikowany jest jako usterka stwarzająca zagrożenie, która oznacza nie tylko negatywny wynik badania technicznego, ale najczęściej także zatrzymanie dowodu rejestracyjnego.

Podstawy techniczne – jak działa maglownica i gdzie pojawia się luz

Rodzaje przekładni kierowniczych – krótkie porównanie

W większości współczesnych samochodów osobowych występuje przekładnia zębata–listwowa, potocznie nazywana maglownicą. Nie jest to jedyny typ przekładni kierowniczej, ale zdecydowanie najpopularniejszy. W starszych autach terenowych czy dostawczych spotyka się też przekładnie ślimakowe lub śrubowo-kulkowe. Różnią się one: konstrukcją, charakterem pracy, podatnością na luzy i sposobem regulacji.

Maglownica listwowa z reguły daje bardziej bezpośrednie, sportowe wrażenie prowadzenia: ma mniejsze przełożenie (mniej obrotów kierownicą od skrajnego do skrajnego skrętu), jest lekka i stosunkowo prosta w konstrukcji. Jej typowe zużycie to wybicie się zębów w określonym położeniu (zazwyczaj w okolicach jazdy na wprost), zużycie prowadnic i łożysk listwy oraz wypracowanie przegubów drążków kierowniczych.

Przekładnia ślimakowa jest bardziej „miękka”, często ma większy luz konstrukcyjny, a reakcja na ruch kierownicy bywa mniej bezpośrednia. W teorii lepiej znosi duże obciążenia, ale jej regulacja wymaga doświadczenia. Dla diagnosty oznacza to tyle, że w autach z przekładnią ślimakową pewien niewielki luz na kierownicy może być uznany za normalny, o ile mieści się w granicach przewidzianych przez producenta.

Jak działa typowa maglownica i jak powstaje luz

W klasycznej maglownicy ruch kierownicy przenoszony jest przez kolumnę kierowniczą i wałki pośrednie na zębatkę, która zazębia się z listwą (maglem). Gdy kierowca skręca koła, zębatka obraca się, przesuwając listwę w lewo lub w prawo. Do końców listwy przykręcone są drążki kierownicze, a do nich końcówki drążków, połączone ze zwrotnicami. Każde z tych połączeń musi mieć minimalny luz roboczy, który z czasem powoli się powiększa.

Źródła luzów można podzielić na dwie grupy:

• luzy w samej przekładni (maglownicy) – zużycie zębów, wybite prowadnice, obsady, łożyskowanie listwy, luźne mocowania maglownicy do nadwozia,
• luzy w elementach współpracujących – wewnętrzne przeguby drążków, końcówki drążków, sworznie zwrotnic, tuleje wahaczy i inne elementy zawieszenia wpływające pośrednio na tor jazdy.

Diagnosta musi rozróżnić, czy luz na kołach pochodzi z przekładni, czy np. z końcówek drążków. To nie tylko kwestia techniczna, ale i formalna: usterka luzu w maglownicy może być oceniona surowiej niż niewielki luz w samej końcówce, którą stosunkowo łatwo wymienić.

Luz w maglownicy a pozostałe luzy układu – różnice odczuwania

Jeżeli luz dotyczy wyłącznie końcówek drążków, kierowca zwykle odczuwa go jako:

• stuki na nierównościach przy skręconych kołach,
• lekki brak precyzji przy zmianie kierunku, ale z zachowaną powtarzalnością reakcji,
• czasem minimalne szarpnięcia na kierownicy podczas jazdy po dziurach.

Gdy problem leży w samej maglownicy, objawy zwykle są bardziej rozmyte:

• opóźniona reakcja na ruchy kierownicą w okolicy jazdy na wprost,
• wrażenie „gumowej” kierownicy: najpierw kilka stopni obrotu, potem dopiero ruch kół,
• przeskoki lub delikatne zacięcia podczas skręcania, zwłaszcza z jednej strony na drugą,
• stuk przy szybkiej zmianie kierunku (prawo–lewo) bez ruszania auta.

Wpływ rodzaju wspomagania jest tu ogromny. W układach hydraulicznych część luzu może być „zamaskowana” przez ciśnienie w układzie – wspomaganie niejako „podtrzymuje” listwę. W elektrycznym wspomaganiu luz w maglownicy bywa z kolei kompensowany programowo do pewnego poziomu, co utrudnia jego wyczucie na kierownicy, ale przy badaniu na szarpakach jest dobrze widoczne na kołach.

Stąd częsta sytuacja: kierowca czuje gumową kierownicę i pływanie auta, ale nie słyszy wyraźnych stuków. Diagnosta natomiast widzi bardzo wyraźne przeskoki kół przy pracy na szarpakach i ma świadomość, że luz „gra” w kilku miejscach jednocześnie. Ocena, czy ten sumaryczny efekt jest jeszcze akceptowalny, czy już zagraża bezpieczeństwu, staje się kluczowa.

Ramy prawne – jakie przepisy regulują luz w układzie kierowniczym

Podstawy prawne w Polsce i odniesienia europejskie

W polskim systemie prawnym bezpieczeństwo układu kierowniczego opiera się na kilku filarach. Najważniejszym z nich jest ustawa Prawo o ruchu drogowym, która wprost wymaga, aby pojazd uczestniczący w ruchu był sprawny technicznie, w szczególności w zakresie układu hamulcowego i kierowniczego. Nie ma tu miejsca na luzy, które uniemożliwiają panowanie nad pojazdem.

Drugim kluczowym dokumentem jest rozporządzenie w sprawie warunków technicznych pojazdów. Określa ono m.in. wymagania wobec konstrukcji układu kierowniczego: pojazd musi reagować na ruchy kierownicy w sposób pewny, przewidywalny i powtarzalny. W wielu punktach podkreśla się, że układ kierowniczy nie może mieć nadmiernych luzów ani uszkodzeń zagrażających bezpieczeństwu.

Trzeci filar to rozporządzenie w sprawie zakresu i sposobu przeprowadzania badań technicznych wraz z załącznikami, które opisują szczegółowe kryteria oceny usterek. W części dotyczącej układu kierowniczego opisano rodzaje nieprawidłowości, takie jak: nadmierny luz w przekładni, luzy w przegubach, uszkodzone mocowania, zbyt duże odchylenie kół przy prostym ustawieniu kierownicy i wiele innych. Rozporządzenie przypisuje też każdej usterce kategorię: drobna, istotna lub stwarzająca zagrożenie.

Na poziomie europejskim pojawiają się wytyczne techniczne (np. związane z dyrektywą 2014/45/UE), opisujące minimalne wymagania co do zakresu badań okresowych pojazdów. To one stoją za harmonizacją kryteriów usterek między państwami. W praktyce polskie rozporządzenia powołują się na te normy pośrednio, implementując ich założenia do krajowego prawa.

Kategorie usterek i konsekwencje dla kierowcy

Usterki w układzie kierowniczym dzielą się na trzy kategorie:

• Usterka drobna (UD) – nie wpływa w istotny sposób na bezpieczeństwo. Badanie kończy się wynikiem pozytywnym, ale diagnosta wpisuje uwagę w zaświadczeniu. W przypadku układu kierowniczego to mogą być np. lekkie zapocenia przy przekładni bez zauważalnego luzu.
• Usterka istotna (UI) – ma wyraźny wpływ na bezpieczeństwo lub ochronę środowiska, ale nie jest bezpośrednim, natychmiastowym zagrożeniem. Wynik badania jest negatywny, pojazd nie otrzymuje pieczątki. W przypadku luzu w maglownicy będzie to np. zauważalny, ale jeszcze nie krytyczny luz, który wymaga naprawy w możliwie krótkim czasie.
• Usterka stwarzająca zagrożenie (USZ) – stan, który w ocenie diagnosty bezpośrednio zagraża bezpieczeństwu ruchu. Badanie kończy się wynikiem negatywnym, a diagnosta jest zobowiązany do zatrzymania dowodu rejestracyjnego (najczęściej elektronicznie) i uniemożliwienia dalszego korzystania z pojazdu w ruchu po drogach publicznych.

Luz w maglownicy może zostać zakwalifikowany zarówno jako usterka istotna, jak i stwarzająca zagrożenie – zależnie od skali problemu i jego wpływu na zachowanie auta. Rozporządzenie nie podaje wprost, że np. „do 10 mm luzu obwodowego kierownicy to UD, a powyżej – UI”. To nie są badania laboratoryjne, tylko ocena praktyczna z wykorzystaniem narzędzi warsztatowych i doświadczenia diagnosty.

Brak literalnych wartości luzu – pole do oceny diagnosty

W starej literaturze warsztatowej i w dawnych wytycznych można znaleźć wartości typu „dopuszczalny luz obwodowy kierownicy do X stopni / do Y cm na obwodzie”. Były to pomocnicze parametry, często różniące się dla poszczególnych typów pojazdów i przekładni. W obecnych przepisach badania techniczne opierają się bardziej na charakterze i skutkach luzu niż na jednej liczbie.

Powód jest dość prosty. Samochody bardzo się różnią: jedne mają duże, miękkie opony i wspomaganie elektryczne, inne – wąskie koła i klasyczne wspomaganie hydrauliczne. Identyczny, zmierzony matematycznie „luz” na kierownicy w jednym aucie jest praktycznie niewyczuwalny i bezpieczny, a w drugim oznacza utratę panowania przy szybkiej jeździe. Dlatego przepisy opisują nadmierny luz poprzez objawy i zachowanie pojazdu, a nie sztywną wartość milimetrową.

Dla kierowcy oznacza to tyle, że nie da się uczciwie odpowiedzieć w stylu „diagnoście przejdzie jeszcze 5 mm, a przy 6 mm już zatrzyma dowód”. Diagnosta ma prawo, a wręcz obowiązek, zastosować własną ocenę na podstawie procedury badania i swojego doświadczenia. W dalszych sekcjach da się to przełożyć na praktyczniejsze wskazówki: jak auto jest badane, jak wygląda luz „na granicy”, a jak luz, który praktycznie pewny jest do odrzucenia.

Norma normie nierówna – jak teoretyczne wymagania przekładają się na praktykę SKP

Przepisy i wytyczne tworzą ogólne ramy, ale konkretne decyzje zapadają przy kanale, na szarpakach i za biurkiem diagnosty. Właśnie tam „martwe” zapisy zamieniają się w realne oceny: pozytywne lub negatywne. Dla kierowcy bywa to frustrujące, bo dwie stacje mogą ocenić podobny przypadek nieco inaczej.

Dlaczego na różnych stacjach ten sam luz bywa oceniany inaczej

Na papierze wszystko wygląda jasno: jest opis usterki, jest kategoria, jest procedura badania. W praktyce jednak diagnosty różnią trzy rzeczy, które mocno wpływają na ocenę luzu w maglownicy:

• doświadczenie zawodowe – ktoś, kto pół życia przejeździł na kanale z autami dostawczymi, zupełnie inaczej patrzy na luz niż diagnosta „osobówkowy”,
• podejście do ryzyka – jedni trzymają się zasady „jak mam wątpliwość, to na niekorzyść pojazdu”, inni zostawiają minimalny margines, gdy luz jest na granicy, ale auto nie wykazuje objawów utraty panowania,
• sprzęt i jego stan – precyzja szarpaków, luzy na rolkach, jakość oświetlenia, nawet szerokość kanału potrafią ułatwić albo utrudnić wychwycenie delikatnych nieprawidłowości.

Na jednej SKP diagnosta zobaczy lekko pracującą listwę i uzna, że to wciąż usterka istotna, wymagająca naprawy, ale bez zatrzymywania dowodu. Na innej – przy identycznym stanie – ktoś bardziej wyczulony, może po świeżych szkoleniach, zakwalifikuje to jako już zagrażające bezpieczeństwu, bo w jego odczuciu auto wyraźnie „pływa” przy szybkim ruchu kierownicy.

Różnica jest też między stacjami obsługującymi głównie nowe auta z flot a tymi, gdzie połowa pojazdów to kilkunastoletnie osobówki. W pierwszym przypadku nawet niewielki luz potrafi z miejsca zostać oceniony ostrzej, bo tłem porównawczym są praktycznie nowe pojazdy. W drugim – na tle „zgrzytającego” parku samochodowego dana maglownica nie wygląda jeszcze tak groźnie.

Luz konstrukcyjny kontra faktyczne zużycie

Nie każde „ruszanie się” elementu jest od razu usterką. Część przekładni ma fabrycznie przewidziany minimalny luz roboczy oraz elastyczne elementy, które pod obciążeniem lekko pracują. Diagnosta musi wyczuć różnicę między:

• pracą w granicach przewidzianych przez producenta – drobne przemieszczenia bez stuków, płynny ruch, brak wyczuwalnych skoków i przeskoków,
• luźnym, wybitym połączeniem – wyraźny „klik”, stukanie, przeskok po zmianie kierunku, opóźnienie reakcji koła względem kierownicy.

Ten sam efekt wizualny – lekko drgająca listwa – może mieć inne znaczenie w małym aucie miejskim z lekkim przodem i w ciężkiej limuzynie z dużymi oponami. W pierwszym przypadku minimalne wybicie od razu przełoży się na nerwowe reakcje auta. W drugim, przy większej masie i innej geometrii zawieszenia, identyczny luz będzie mniej odczuwalny podczas jazdy, choć z punktu widzenia przepisów to nadal usterka.

Dlatego część diagnostów lubi „przegadać” temat z kierowcą: dopytać o objawy na drodze, czy auto ściąga, czy reaguje z opóźnieniem, czy przy wyższych prędkościach wymaga ciągłych korekt. To dobra praktyka, bo łączy oględziny na szarpakach z realnym zachowaniem pojazdu, zamiast patrzeć wyłącznie na milimetry przesunięcia.

Jak diagnosta realnie ocenia luz na maglownicy – krok po kroku

Sposób badania jest w dużym stopniu ustandaryzowany, ale sposób „czytania” tego, co pokazuje się na kołach, już nie. Można jednak prześledzić typów scenariusz badania, w którym luz maglownicy jest podejrzany.

1. Wstępne wyczucie układu na stanowisku

Jeszcze zanim pojazd wjedzie na szarpaki, diagnosta zwykle:

• sprawdza pozycję kierownicy na wprost – czy koła są prosto, gdy kierownica jest w położeniu neutralnym,
• wyczuwa opór na kierownicy podczas krótkiego manewrowania – czy nie ma martwej strefy, zacięć, przeskoków,
• obserwuje reakcję zawieszenia przy wjeździe na kanał lub rolki – czy nadwozie nie wykonuje dziwnych ruchów przy małych skrętach.

Ten etap to pierwsze sito. Jeśli już tutaj kierownica wyraźnie „pływa” lub słychać stuki, diagnosta ma w głowie sygnał: w układzie kierowniczym coś jest poważniej zużyte i warto przyjrzeć się temu wnikliwiej.

2. Oględziny wizualne i wstępne „macanie” elementów

Na kanale diagnosta sprawdza wszystkie dostępne punkty układu:

• mocowanie maglownicy do nadwozia lub ramy (podkładki, śruby, tuleje),
• przewody wspomagania, osłony, wycieki z okolic listwy,
• gumowe manszety na przekładni i na drążkach,
• stan przegubów i końcówek drążków, sworzni zwrotnic, tulei wahaczy.

Jeżeli już tu znajdzie ewidentnie wybite końcówki drążków, luz na przekładni może być wciąż obecny, ale na potrzeby badania głównym problemem stają się wymienne elementy zewnętrzne. Przy odwrotnej sytuacji – końcówki sztywne, sworznie bez luzu, a ruch listwy względem obudowy wyraźny – diagnoza kieruje się w stronę samej maglownicy.

3. Badanie na szarpakach – główne źródło informacji

Na płycie szarpakowej diagnosta ma możliwość wymuszania szybkich ruchów kół w przód, tył, na boki i po skosie. To właśnie tutaj najłatwiej zobaczyć charakter luzu. Typowe obserwacje:

• koło wykonuje krótki jałowy ruch, po którym nagle „dogania” pracę przekładni,
• listwa wydaje się pływać w obudowie, mimo że drążki i końcówki trzymają się poprawnie,
• przy zmianie kierunku ruchu platformy słychać głuchy stuk, wyraźnie z okolic maglownicy.

Diagnosta zwykle patrzy równolegle na:

• koła – czy obracają się płynnie, czy z wyraźnymi skokami,
• maglownicę – czy obudowa nie „tańczy” na mocowaniach, czy nie widać pracy wewnętrznej listwy pod manszetą,
• elementy zawieszenia – czy nie próbują „nadrobić” luzu w przekładni, kompensując go własnym przemieszczeniem.

Różnica między lekkim, akceptowalnym luzem a luzem zagrażającym jest taka, jak między miękkim, sprężystym ruchem a „kliknięciem” z wyczuwalnym przeskokiem. Ten drugi wariant daje duże podstawy, by mówić o usterce stwarzającej zagrożenie.

4. Ocena luzu na kierownicy

Kolejny test to delikatne ruchy kierownicą przy nieruchomych kołach, często z drugą osobą obserwującą przód auta. Diagnosta patrzy, po jakim kącie obrotu kierownicy:

• koła zaczynają reagować,
• pojawia się stuk lub przeskok w okolicy maglownicy,
• drążki kierownicze przemieszczają się bezpośrednio, czy mają najpierw „martwy przebieg”.

Tu widać najlepiej, jak luz w przekładni przekłada się na wrażenia z jazdy. Jeśli na kierownicy można wykonywać niewielkie ruchy bez żadnej reakcji kół, diagnosta łatwo przełoży to na obraz sytuacji awaryjnej: nagły manewr omijania i pół sekundy „pustej” reakcji.

5. Łączenie obserwacji i decyzja o kategorii usterki

Na tym etapie diagnosta ma już pełen obraz: skąd pochodzi luz, jak bardzo jest odczuwalny i jak może wpłynąć na bezpieczeństwo. Decyzja rozkłada się zwykle na trzy scenariusze:

• luz na granicy odczuwalności, bez stuków – klasyczna usterka istotna, diagnosta wymaga naprawy, ale nie zatrzymuje z urzędu dowodu,
• wyraźny luz z pojedynczym stukiem przy zmianie kierunku – ocena wciąż najczęściej jako istotna, choć w niektórych przypadkach przy kombinacji z innymi luzami może już być potraktowana jako zagrożenie,
• duży luz, skokowa praca, utrudnione panowanie nad kołami – usterka stwarzająca zagrożenie i obowiązkowe zatrzymanie dowodu rejestracyjnego.

Różnica między dwiema środkowymi sytuacjami bywa subtelna i tu właśnie pojawia się „miejsce na człowieka”: doświadczenie, konserwatyzm w ocenie, a czasem osobiste przeżycia diagnosty (np. uczestnictwo w wypadku związanym z awarią układu kierowniczego).

„Ile luzu jeszcze przejdzie?” – praktyczna granica oczami diagnosty

Pytanie o „ile luzu” zwykle dotyczy nie milimetrów, tylko tego, jakie zachowanie auta jeszcze daje szansę na pieczątkę, a kiedy trzeba się liczyć z zatrzymaniem dowodu. Można to porównać w trzech typowych scenariuszach.

Sytuacja 1: Delikatne wybicie, kierowca prawie nic nie czuje

Typowy przypadek auta kilku-, kilkunastoletniego, które użytkownik serwisuje, ale nie wszystko jest już idealne. Objawy z perspektywy kierowcy:

• lekko mniejsza precyzja przy szybkich korektach toru,
• sporadyczne, ciche puknięcie na szarpakach parkingowych lub przy wolnym manewrowaniu,
• na autostradzie auto jedzie prosto, nie wymaga ciągłego „pilnowania”.

Diagnosta na szarpakach widzi niewielkie przemieszczenie listwy lub delikatne „przygrywanie” w przekładni, ale bez wyraźnych przeskoków. W takiej sytuacji na wielu stacjach luz skończy się:

• kwalifikacją jako usterka istotna,
• wskazaniem konieczności naprawy w najbliższym czasie,
• negatywnym wynikiem badania, ale bez zatrzymania dowodu (o ile nie ma innych poważnych usterek).

Ile luzu jeszcze przejdzie? Na granicy – bardzo niewiele. W praktyce to już etap, w którym jedna stacja nakaże naprawę, druga, przy minimalnie mniejszym luzie i dobrym ogólnym stanie auta, jeszcze „odpuści”, wpisując jedynie uwagę w zaświadczeniu. Jeżeli jednak diagnosta widzi, że zużycie postępuje (auto wraca po roku w gorszym stanie), decyzja jest surowsza.

Sytuacja 2: Wyraźny luz, zaczynają się problemy z prowadzeniem

Tu kierowca już nie zrzuca wszystkiego na opony czy wiatr boczny. Objawy podczas jazdy:

• „pływanie” przy wyższych prędkościach, konieczność ciągłego korygowania toru,
• odczuwalne opóźnienie reakcji na szybkie ruchy kierownicą w okolicy jazdy na wprost,
• w mieście – wyraźne stuki przy energicznej zmianie kierunku, choć na małych manewrach da się jeszcze jeździć.

Na szarpakach diagnosta obserwuje wyraźne przeskoki, a nie tylko miękką pracę. Ruch listwy w przekładni jest już dobrze widoczny, czasem słychać charakterystyczne „strzały” przy zmianie obciążenia. Mocowanie maglownicy może być jeszcze sztywne, ale sama przekładnia pracuje nierówno.

W tej sytuacji większość diagnostów pójdzie w kierunku:

• ustalenia usterki stwarzającej zagrożenie, jeśli luz realnie utrudnia panowanie nad pojazdem,
• zatrzymania dowodu rejestracyjnego – szczególnie, gdy pojazd jest ciężki lub wykorzystywany zawodowo (busy, dostawczaki, auta do przewozu osób),
• braku zgody na jakąkolwiek dalszą eksploatację do czasu naprawy.

Tu odpowiedź na pytanie „ile luzu jeszcze przejdzie?” jest krótka: już nie. Sam fakt, że kierowca wyraźnie czuje pogorszenie prowadzenia, a diagnostę nie trzeba „namawiać”, by zobaczył problem, jest mocnym sygnałem, że granica została przekroczona.

Sytuacja 3: Sumaryczny luz z kilku miejsc – maglownica tylko częścią problemu

Częsty wariant w starszych autach: maglownica już nie jest idealna, ale dodatkowo „grają” końcówki drążków, sworznie, tuleje wahaczy. Kierowca czuje ciasteczko z kilku składników:

• stuki na nierównościach,
• brak powtarzalności reakcji – raz auto reaguje szybko, innym razem z opóźnieniem,
• czasem wrażenie „pływania” tylko przy określonych prędkościach lub obciążeniu.

Diagnosta na szarpakach widzi, że:

• koła ruszają się w różne strony w zależności od kierunku szarpania,
• część ruchu pochodzi z maglownicy, część z końcówek, a część z wybitych tulei,
• sumaryczny efekt to mocno niepewny tor jazdy.

Ocena w takim przypadku jest trudniejsza, bo luz maglownicy sam w sobie mógłby jeszcze „przejść” jako istotny, ale po dodaniu reszty luzów końcowy efekt jest nieakceptowalny. Co więcej, kierowca często pyta wtedy: „Czy jak wymienię tylko końcówki, to przejdzie?”. Diagnosta ma do wyboru dwa podejścia:

Jak diagnosta podchodzi do napraw „na raty”

W praktyce na SKP pojawiają się dwa modele postępowania, gdy luz jest rozłożony na kilka elementów, a maglownica jest tylko jednym z nich:

• wariant „po kolei” – diagnosta wskazuje wszystkie luzy, ale sugeruje zacząć od elementów zewnętrznych (końcówki, drążki, tuleje) i dopiero po ich wymianie wrócić na ponowną ocenę przekładni,
• wariant „od razu pakiet” – gdy auto już wyraźnie „pływa”, diagnosta jasno mówi: sama wymiana końcówek nic nie da, trzeba od razu liczyć się z regeneracją lub wymianą maglownicy.

Różnica między tymi podejściami zwykle wynika z dwóch czynników: stanu auta i nastawienia właściciela. Jeśli kierowca widocznie szuka „pieczątki najniższym kosztem”, diagnosta prędzej poprze wariant twardy – bez zgody na jazdę z sumarycznym, niebezpiecznym luzem. Jeśli zaś widzi, że właściciel planuje kompleksową naprawę, ale etapami, dopuszcza czasem przejściowe rozwiązania – oczywiście w granicach bezpiecznej eksploatacji.

Technicznie sensowne podejście wygląda tak: najpierw usuwa się luzy, które i tak trzeba zrobić (końcówki, sworznie, tuleje), a potem ocenia się „gołą” maglownicę. Często okazuje się, że to, co na początku wyglądało na dramat, po naprawie zawieszenia zmienia się w umiarkowany, ale jeszcze akceptowalny luz przekładni.

Jak właściciel może sam ocenić, czy zbliża się do granicy

Na co dzień kierowca nie ma szarpaków ani kanału, ale są proste porównania, które pomagają wyczuć, czy maglownica zbliża się do strefy „zagrożenie”. Dobrze sprawdzają się trzy krótkie testy:

• jazda po równej drodze przy stałej prędkości – jeśli trzeba niemal bez przerwy „dokręcać” kierownicę, a auto mimo to lekko zmienia tor, luzy są już pokaźne,
• powolne slalomy na pustym placu – gdy podczas szybkich, ale niewielkich ruchów kierownicą czuć wyraźne opóźnienie reakcji lub „kliknięcie” w okolicy jazdy na wprost, przekładnia jest już mocno zużyta,
• delikatne ruchy kierownicą na postoju – jeśli słychać stukanie, a felgi nie reagują na każdy minimalny ruch, diagnoza na SKP raczej będzie surowa.

Istotne jest porównanie z innym, sprawnym autem. Kierowca szybko zauważa, że w jednym samochodzie minimalny ruch kierownicą natychmiast zmienia tor jazdy, a w drugim – nic się nie dzieje przez pierwsze kilka stopni. To właśnie „martwe pole”, które na SKP staje się jednym z kluczowych argumentów przy ocenie luzu maglownicy.

Dlaczego dwa auta z pozornie podobnym luzem dostają różne decyzje

Z punktu widzenia użytkownika może to wyglądać niesprawiedliwie: jedno auto z lekkim „pływaniem” przechodzi badanie, a inne z podobnymi objawami dostaje zatrzymanie dowodu. Różnice pojawiają się w kilku miejscach:

• masa i przeznaczenie pojazdu – luz, który w lekkim, miejskim aucie przy 50 km/h jest tylko irytujący, w dostawczaku z ładunkiem lub busie z pasażerami staje się realnym ryzykiem,
• dodatkowe usterki – sam luz maglownicy może jeszcze „przejść”, ale w pakiecie z wybitymi sworzniami i oponami w kiepskim stanie tworzy już zestaw nie do zaakceptowania,
• rodzaj układu kierowniczego – w niektórych konstrukcjach każdy, nawet niewielki luz bardziej wpływa na zachowanie auta, w innych jest nieco „maskowany” przez charakterystykę zawieszenia.

Diagnosta patrzy więc nie tylko na maglownicę, lecz także na cały kontekst. Ten sam poziom luzu listwy będzie oceniony ostrzej w dużym SUV-ie na oponach 4×4 niż w lekkim kompakcie używanym głównie w mieście. Do tego dochodzi jeszcze styl jazdy kierowcy – auto eksploatowane agresywnie na autostradach z dużymi prędkościami wymaga mniejszej tolerancji na luzy niż pojazd, który realnie nie widuje powyżej 70–80 km/h.

Regenerowana, używana czy nowa maglownica – jak patrzy na to diagnosta

Gdy luz przekracza praktyczną granicę, pozostaje decyzja: regeneracja, zakup używki czy nowy element. Z punktu widzenia SKP liczy się tylko efekt końcowy, ale każda z opcji ma swoje typowe „pułapki”, które później wychodzą na badaniu:

• maglownica regenerowana – jeśli wykonuje to porządna firma, luz znika, a przekładnia pracuje płynnie; problem pojawia się przy tanich regeneracjach, gdzie wymienia się tylko uszczelniacze, a pozostawia wyrobione zęby – luz wraca szybciej, niż kierowca by się spodziewał,
• używana z demontażu – bywa loterią; zdarzają się sztuki w świetnym stanie, ale również takie, które mają niewiele mniejszy luz niż stara przekładnia; diagnosta widzi to od razu na szarpakach i nie zajmuje go fakt, że „przecież dopiero co założyliśmy używkę”,
• nowa, markowa – najrzadziej problematyczna, choć również podatna na montażowe błędy (źle dokręcone mocowania, niewłaściwe ustawienie kątów, pozostawione luzy na końcówkach).

Porównując te trzy drogi, widać, że najwięcej ryzyka niosą rozwiązania „najtańsze z możliwych”. Diagnosta nie wnika, skąd jest część – ocenia wyłącznie efekt na kołach i kierownicy. Jeżeli po wymianie luz pozostaje odczuwalny lub pojawiają się stuki, decyzja będzie taka sama, jak przy starej maglownicy.

Subtelny, ale kluczowy podział: luz „miękki” vs. luz „twardy”

Podczas badania technicznego bardzo dużo zależy od charakteru luzu, a nie tylko od jego wielkości. Doświadczony diagnosta intuicyjnie rozróżnia:

• luz „miękki” – przypomina sprężysty luz w przekładni; ruch jest płynny, bez przeskoków, reakcja pojazdu jest tylko lekko opóźniona; często wiąże się z ogólnym zużyciem, ale jeszcze nie grozi nagłym utraceniem panowania,
• luz „twardy” – od razu czuć wyraźny przeskok, stuk, moment „przecięcia” między jedną a drugą pozycją; właśnie ten typ luzu najczęściej ląduje w kategorii „stwarzające zagrożenie”.

Dla kierowcy różnica jest również wyraźna. W pierwszym przypadku auto wydaje się nieco „gumowe”, ale przewidywalne. W drugim – zachowuje się jak z wyłamanym zębem w przekładni: do pewnego momentu nic się nie dzieje, po czym nagle następuje mocniejszy skręt. Diagnosta, widząc i słysząc taki charakter pracy maglownicy, ma dużo mniejsze pole do „odpuszczenia” – nawet jeśli sam skok wydaje się jeszcze nie skrajnie duży.

Różne typy maglownic, różna tolerancja na zużycie

Nie każdy układ kierowniczy starzeje się tak samo. Na SKP wyraźnie widać, że:

• proste, mechaniczne maglownice bez wspomagania zwykle zużywają się stosunkowo równomiernie; luz narasta powoli, a kierowca ma czas, by się do niego „przyzwyczaić” i zareagować przed osiągnięciem stanu krytycznego,
• maglownice hydrauliczne potrafią długo maskować wczesne stadia zużycia; dopiero przy większym wybiciu listwy czy tłoka luz robi się gwałtownie odczuwalny i często od razu wchodzi w strefę nieakceptowalną,
• maglownice elektryczne (EPS) dodają do tematu elektronikę – tu problemem bywa nie tylko mechaniczny luz, ale i luzy w mechanizmie silnika, przekładni ślimakowej czy zużyciu kolumny.

Przekłada się to na praktyczną ocenę. Mechaniczna maglownica z lekkim, płynnym luzem bywa traktowana bardziej łagodnie, podczas gdy elektryczna z wyraźnym „kliknięciem” często kończy z kategorią „zagrożenie”, nawet jeśli skok fizycznie jest podobny. Dzieje się tak, bo w układzie wspomaganym każde przeskoczenie może skutkować gwałtowniejszą zmianą położenia kół niż w układzie bez wspomagania.

Kiedy „delikatny” luz staje się problemem prawnym

Z punktu widzenia kierowcy często pada argument: „Przecież da się jeździć, tylko trochę stuka”. Problem w tym, że przepisy i wytyczne badań technicznych mówią nie tylko o tym, czy pojazd w ogóle reaguje na skręt, ale czy zachowuje stabilność i sterowność. Granica przejścia z „drobnej niedogodności” w usterkę istotną lub stwarzającą zagrożenie pojawia się w momencie, gdy:

• reakcja na ruch kierownicą nie jest już powtarzalna – raz auto skręca szybciej, raz wolniej, mimo tego samego ruchu,
• występuje wyraźnie wyczuwalny jałowy ruch kierownicy przy jeździe na wprost,
• pojawiają się stuki lub przeskoki przy dynamicznej korekcie toru jazdy.

Dla diagnosty kluczowy jest argument: czy w sytuacji awaryjnej kierowca może przewidzieć, jak auto zareaguje. Jeśli luz jest tylko lekko odczuwalny, ale reakcje są wciąż liniowe i przewidywalne, można mówić o jeszcze dopuszczalnym zużyciu (z zastrzeżeniem naprawy). Jeśli natomiast zachowanie auta zaczyna przypominać grę w ruletkę – każdy nagły manewr niesie nieakceptowalne ryzyko, nawet gdy kierowca „nauczył się” na co dzień z tym żyć.

Różne podejścia diagnostów – gdzie kończy się interpretacja, a zaczynają twarde granice

Sfera uznaniowości jest spora, ale nie nieograniczona. Można wskazać trzy typowe style oceny luzu maglownicy na SKP:

• podejście restrykcyjne – diagnosta przyjmuje konserwatywną interpretację pod kątem bezpieczeństwa; przy pierwszych wyraźnych stukach lub wyczuwalnym luzie woli orzec usterkę stwarzającą zagrożenie niż ryzykować przepuszczenie auta, które za miesiąc może „rozsypać się” w ruchu,
• podejście umiarkowane – luz jest dokładnie oglądany, a ostateczna decyzja zależy od ogólnego stanu auta; pojedynczy, niewielki luz w zadbanym samochodzie może skończyć się jedynie usterką istotną, podczas gdy podobny w „rozlatującym się” egzemplarzu – już zatrzymaniem dowodu,
• podejście liberalne – raczej rzadziej spotykane, szczególnie po zaostrzeniu kontroli nad stacjami; diagnosta dopuszcza luzy bliższe granicy zagrożenia, licząc na zdrowy rozsądek kierowcy; taki styl coraz częściej bywa jednak weryfikowany przez nadzór.

Wspólny mianownik jest taki, że tam, gdzie pojawia się wyraźny skokowy ruch listwy i problemy z utrzymaniem toru jazdy, pole manewru drastycznie się kurczy. Niezależnie od osobistego podejścia diagnosta musi wtedy przejść w tryb „twardych granic”, bo w razie wypadku to właśnie jego decyzja będzie analizowana jako potencjalnie błędna.

Najczęściej zadawane pytania (FAQ)

Ile luzu na maglownicy diagnosta jeszcze uzna za dopuszczalny?

Nie ma jednej „magicznej” wartości w milimetrach czy stopniach, która zawsze przechodzi. Diagnosta ocenia luz przede wszystkim po efekcie: czy koła reagują na kierownicę od razu i powtarzalnie, czy pojawia się wyraźne opóźnienie, przeskok albo zacięcie. Niewielki, płynny luz eksploatacyjny przy jeździe na wprost zwykle jeszcze przechodzi, jeśli nie wpływa na panowanie nad autem.

Granica zostaje przekroczona, gdy przy pracy na szarpakach widać wyraźne przeskoki kół, listwa „pływa” względem obudowy, a auto w praktyce wymaga „szukania toru jazdy”. Wtedy diagnosta ma podstawę do wpisania poważnej usterki układu kierowniczego, niezależnie od tego, czy kierowca „jeszcze jakoś jeździ”.

Czy luz na maglownicy zawsze oznacza zatrzymanie dowodu rejestracyjnego?

Nie zawsze. Drobny, równomierny luz, będący naturalnym zużyciem, najczęściej kończy się tylko uwagą diagnosty lub – w skrajnie granicznych przypadkach – wynikiem negatywnym bez fizycznego zatrzymania dowodu (konieczność naprawy i powtórnego badania). O wszystkim decyduje ocena, czy pojazd zachowuje się przewidywalnie i czy układ nie ma ryzyka zakleszczenia lub nagłego „przeskoku”.

Zatrzymanie dowodu rejestracyjnego wchodzi w grę wtedy, gdy luz zostanie zakwalifikowany jako „usterka stwarzająca zagrożenie”. To sytuacje, w których układ kierowniczy może nagle utracić możliwość utrzymania toru jazdy, np. przy gwałtownym manewrze. Dla diagnosty to już „czerwona linia”.

Jak rozpoznać, czy luz jest w maglownicy, czy tylko na końcówkach drążków?

Dla kierowcy objawy często się mieszają, ale są pewne różnice. Luzy na końcówkach drążków zwykle dają:

• stuki na nierównościach przy skręconych kołach,
• lekką nieprecyzyjność przy zmianie kierunku, przy zachowanej płynności reakcji,
• czasem delikatne „pukanie” na kierownicy przy jeździe po dziurach.

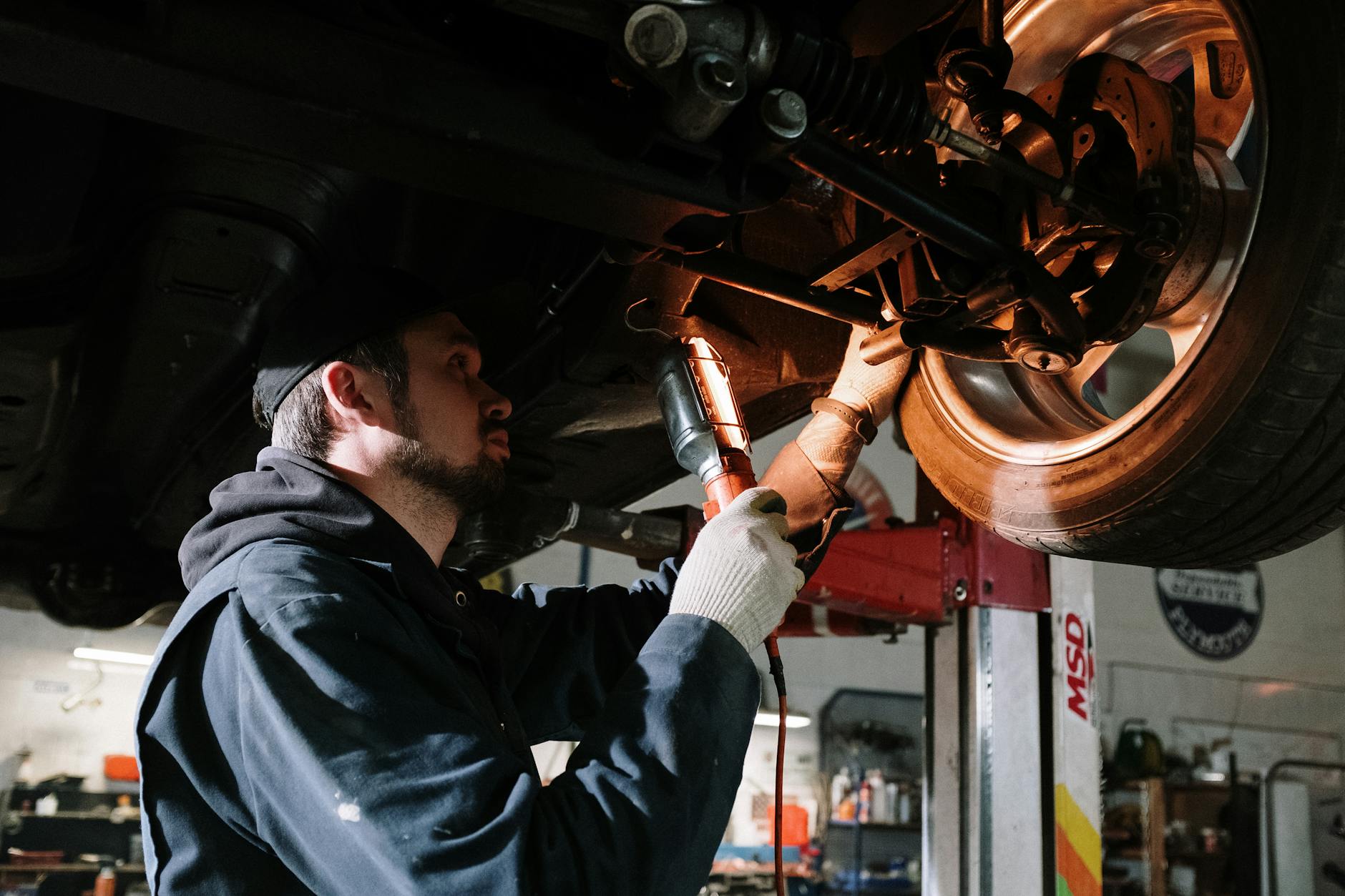

Luz w samej maglownicy częściej objawia się jako „gumowa” kierownica, opóźniona reakcja w okolicy jazdy na wprost, przeskoki i delikatne zacięcia przy szybkiej zmianie z lewo na prawo. W warsztacie różnicę widać na podnośniku i szarpakach: diagnosta obserwuje, czy poruszają się końcówki, czy cała listwa względem obudowy i mocowań.

Czy rodzaj przekładni (maglownica vs przekładnia ślimakowa) wpływa na ocenę luzu na przeglądzie?

Tak. W autach z maglownicą listwową luz jest zwykle mniejszy konstrukcyjnie, a reakcja układu bardziej bezpośrednia. Każde wyraźne „gumowe” odczucie lub przeskok traktuje się tu podejrzliwie, bo fabrycznie taki układ jest dość ciasny. Zbyt duży luz w maglownicy listwowej diagnozuje się surowo, bo od razu psuje precyzję prowadzenia.

Przekładnie ślimakowe z natury mają większy luz własny i mniej „sportowe” odczucie. Diagnosta musi wziąć to pod uwagę – niewielki luz na kierownicy może być w takim aucie normalny, o ile mieści się w granicach przewidzianych przez producenta i nie ma objawów przeskakiwania czy blokowania. Dwa podobne poziomy luzu mogą więc zostać różnie ocenione w zależności od typu przekładni.

Jakie objawy luzu na maglownicy są dla diagnosty szczególnie niebezpieczne?

Najbardziej alarmujące są:

• opóźniona reakcja kół na ruchy kierownicą w okolicy jazdy na wprost,
• przeskoki i zacięcia przy płynnym skręcaniu z jednej strony na drugą,
• wyraźne „pływanie” listwy względem obudowy przy pracy na szarpakach,
• stuk przy gwałtownej zmianie kierunku (prawo–lewo) na postoju.

Dla kierowcy może to wyglądać jak „trochę nerwowe auto”, ale diagnosta widzi w tym potencjał do nagłej utraty stabilności przy unikaniu przeszkody czy hamowaniu na łuku. Tego typu objawy często kończą się zaklasyfikowaniem usterki jako stwarzającej zagrożenie.

Czy elektryczne i hydrauliczne wspomaganie zmienia sposób oceny luzu?

Tak, bo oba typy wspomagania „maskują” luzy w inny sposób. Hydrauliczne wspomaganie potrafi częściowo dociśnąć listwę i ukryć niewielkie luzy w maglownicy – kierowca czuje mniej „bicia”, ale diagnosta na szarpakach zobaczy ruch kół nieadekwatny do ruchu kierownicy. W efekcie auto subiektywnie prowadzi się jeszcze „znośnie”, a na badaniu wychodzi poważna usterka.

W układach z elektrycznym wspomaganiem część luzu bywa kompensowana programowo – sterownik koryguje drobne odchyłki. To poprawia komfort, lecz utrudnia kierowcy wychwycenie problemu. Podczas badania technicznego liczy się jednak realny ruch elementów mechanicznych, nie wrażenie zza kierownicy, więc dla wyniku przeglądu to kompensowanie nie ma żadnej taryfy ulgowej.

Czy diagnosta może „przymknąć oko” na luz w maglownicy, jeśli auto jeździ prosto?

Przy układzie kierowniczym margines uznaniowości jest bardzo mały. Diagnosta podpisuje się pod stwierdzeniem, że pojazd jest bezpieczny, a w razie wypadku biegły może wprost powiązać nadmierny luz z utratą panowania nad autem. Ryzyko zawodowe, cywilne i karne sprawia, że „przymykanie oka” na kierownicę jest dużo rzadsze niż np. przy lekko zapoconym amortyzatorze.

Jeśli luz jest na tyle mały, że nie wpływa na pewność prowadzenia i mieści się w granicach uznanych za eksploatacyjne, diagnosta zwykle tylko o nim wspomni. Gdy jednak widać przeskoki, opóźnienia reakcji lub sumę luzów w kilku elementach, która razem daje już niepewne zachowanie auta, ma obowiązek wpisać usterkę, nawet jeśli kierowcy „wydaje się, że jest dobrze”.

Co warto zapamiętać

• Luz w maglownicy to nie tylko kwestia komfortu prowadzenia, ale granica między „da się jeździć” a realnym zagrożeniem utraty panowania nad autem przy nagłym manewrze.
• Drobny, równomierny luz wynikający z eksploatacji bywa akceptowalny, ale po przekroczeniu pewnego poziomu reakcja kół staje się opóźniona i nieprzewidywalna – to moment, w którym diagnosta ma obowiązek zatrzymać pojazd.
• Diagnosta ocenia luz surowiej niż kierowca: odpowiada imieniem i nazwiskiem za bezpieczeństwo auta, więc przy układzie kierowniczym ma znacznie mniejszy margines „przymknięcia oka” niż np. przy delikatnym wycieku oleju.
• Granica akceptowalnego luzu jest „miękka” i zależy od konstrukcji auta, rodzaju przekładni, wspomagania i opon – dlatego ten sam przypadek może być różnie oceniony na dwóch stacjach, choć obie kierują się bezpieczeństwem.
• Luz w samej maglownicy (zużyte zęby, prowadnice, łożyska, mocowania) jest traktowany poważniej niż niewielki luz w końcówkach drążków, bo trudniej go usunąć i bardziej zagraża pewności prowadzenia.
• Przekładnie listwowe (maglownice) są z natury bardziej precyzyjne i „sportowe”, więc drobny luz jest w nich wyraźniej odczuwalny, podczas gdy przekładnie ślimakowe mają konstrukcyjnie większy dopuszczalny luz, o ile mieszczą się w normach producenta.

Opracowano na podstawie

• Rozporządzenie Ministra Infrastruktury w sprawie zakresu i sposobu przeprowadzania badań technicznych pojazdów. Ministerstwo Infrastruktury (2019) – Zakres badań, klasyfikacja usterek, kryteria negatywnego wyniku BT
• Prawo o ruchu drogowym. Sejm Rzeczypospolitej Polskiej (1997) – Wymogi sprawności układu kierowniczego i podstawy zatrzymania dowodu
• Regulamin nr 79 EKG ONZ – Jednolite przepisy dotyczące homologacji pojazdów w zakresie układów kierowniczych. UNECE (2018) – Wymagania konstrukcyjne i bezpieczeństwa dla układów kierowniczych
• PN-ISO 8855:2013 Pojazdy drogowe – Dynamika jazdy – Terminy i definicje. Polski Komitet Normalizacyjny (2013) – Definicje sterowności, stateczności i reakcji pojazdu na ruch kierownicą
• Instrukcja diagnostyczna dla okręgowych stacji kontroli pojazdów. Transportowy Dozór Techniczny – Wytyczne oceny luzów w układzie kierowniczym podczas badań technicznych
• Poradnik diagnosty – Ocena usterek układu kierowniczego. Instytut Transportu Samochodowego (2016) – Praktyczne kryteria oceny luzów, przykłady usterek stwarzających zagrożenie
• Układy kierownicze pojazdów samochodowych. Wydawnictwa Komunikacji i Łączności (2012) – Budowa maglownic, przekładni ślimakowych i typowe objawy zużycia
• Podstawy konstrukcji pojazdów samochodowych. Tom 2: Podwozie i nadwozie. Wydawnictwo Naukowe PWN (2014) – Teoria działania układu kierowniczego i wpływ luzów na prowadzenie
